一.实验目的

1.了解高压釜的组成与构造。

2.掌握高压釜的安装和操作。

3.通过加热水的实验，确定水蒸气压力与温度的关系。

二.基本原理

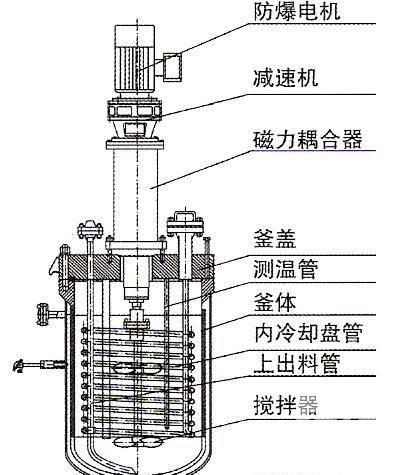

1.高压反应釜由反应容器、搅拌器及传动系统、冷却装置、安全装置、加热炉等组成。

2.安装和使用：

（1）开控制台电流开关前，应先使搅拌开关、调速加热开关调到零。

（2）投料前用蒸馏水冲洗高压釜内壁、搅拌及接合面，接合面冲洗后要再用棉花或绸布蘸乙醇擦净，再慢慢合上上盖，以免撞伤接合面。

（3）上螺丝时一定要对号入座，且用扭力扳手成十字形对称地上，以避免力不均。螺丝不要一次扭到位，应逐步加力对称上紧。

（4）螺丝上紧后，先用机械泵抽真空，然后反复通氮气二至四次，将釜内空气排尽，再抽真空，通入氢气，开搅拌，升温，正常操作。

（5）反应毕，停止搅拌，将釜内残余氢气抽尽，再通入氮气，放空，拧开螺丝取样。

（6）5L氢化反应釜不耐强酸，反应液中禁用盐酸、硫酸、硝酸等强酸。

（7）化反应釜附近，禁止有产生火花的作业，禁止穿钉子鞋操作。

三.实验步骤

1.将250ml水加入到釜中，装好釜盖，按上面的操作旋紧螺丝。

2.向压力釜中冲入氮气至0.3MPa左右，试压10min，看压力是否变化来判断是否漏气，如果漏气，先放掉釜中的氮气，重新紧固螺丝。

3.试压结束，放掉釜中的氮气。

4.接通电源，开始搅拌和加热，控制搅拌速度，加热升温速度控制在100℃/h以内，同时对搅拌轴通冷却水进行冷却。

5.将温度设定在180℃左右，记录不同的温度下，釜内的压力值，实验过程中，每隔10℃记录一个压力值。

6.实验结束，先通冷却水对釜液进行冷却，冷却到80℃以下，打开放空釜，将釜内压力放掉。

7.打开釜盖，清洗釜体，关闭冷却水和电源。

四、实验注意事项

1.严禁带压操作。

2.用氮气试压的过程中，仔细观察压力表的变化，达到试验压力，立即关闭氮气阀

门开关。

3.釜体加热到较高温度时，不要和釜体接触，以免烫伤。

4.实验完应该先降温再泄压，否则可能被高温蒸汽烫伤。

5.在操作前，应仔细检查有无异状，在正常运行中，不得打开上盖和触及板上直接

接线端子，以免触电。

6.升温速度不宜过快，加压亦应缓慢进行，尤其是搅拌速度，只允许缓慢升速。如

遇停电，应立即将调速旋钮调回零位。

7.不得冷速，以防过大的温差应力造成破坏。

8.爆破膜在使用一段时间后，会老化疲劳，降低爆破压力，也可能会有介质附着，

影响其灵敏度，应定期更换，一般一所更换一次，以防失效。

五、实验数据记录及处理
